外测光系统一般用在旁轴取景的照相机上，包括各类袖珍自动照相机。外测光系统由于测光范围与镜头成像范围不完全一致，因此误差要大于TTL测光方式。

TTL测光

TTL测光系统用于单镜头反光照相机，光敏元件安装在照相机内部。TTL测光系统又可以具体地分为两种形式: TTL测光和TTL-OTF测光

TTL测光

TTL测光是普遍的内测光方式，用于手动或自动曝光照相机

TTL测光所具有的特点是:第一，光线经过镜头，因而准确性较外测光高。第二，当照相机附加滤镜时，一般不用曝光补偿，因为测光系统所测量的光线是经过滤镜的光线。第三，TTL测光系统是测量按动快门之前光圈全开时的光线，如果光线在快门启动的瞬间发生变化，或者光圈快门有较明显的曝光误差时，测量的准确性要受影响。

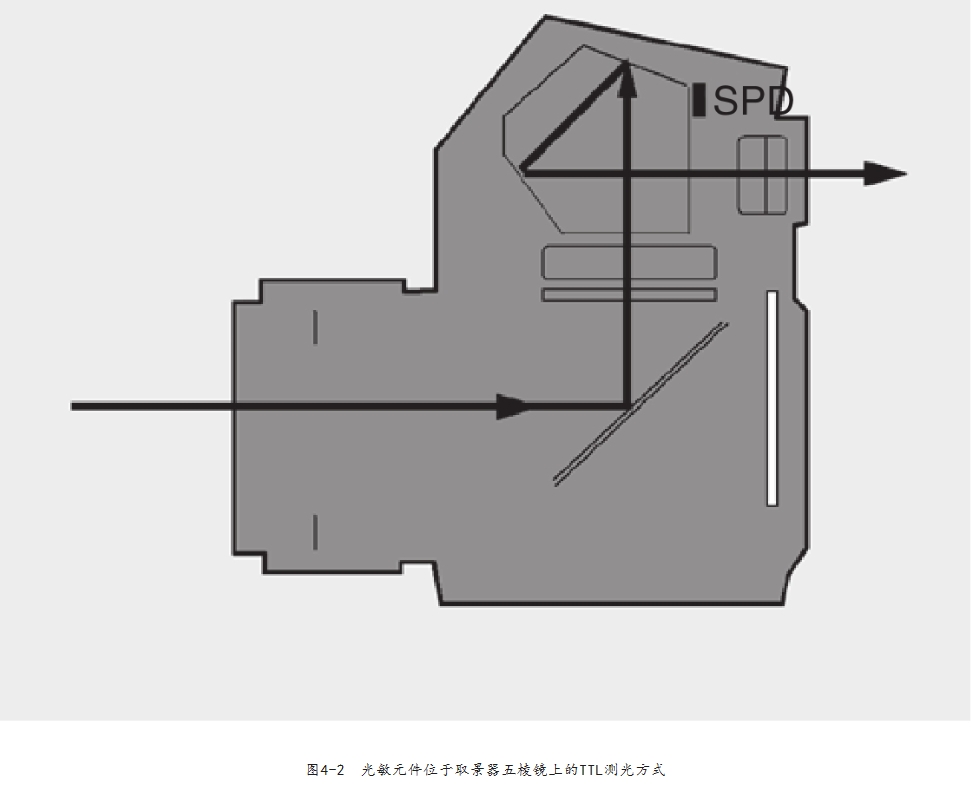

TTL测光有三种基本形式:光敏元件安装在五棱镜上。如图4-2所示，北京知名摄影培训学院在拍摄之前，光线进入摄影镜头，然后由反光镜反射光线到五棱镜上再由五棱镜折射到位于取景目镜旁边的光敏元件上。在摄影过程中反光板抬起，光线照射到胶片上，测光系统不再起作用。

光敏元件在这种测光系统的结构中距离取景目镜比较近，所以摄影时要注意遮挡来自取景目镜的光线，否则会影响测光的准确性。特别是自动曝光照相机在诸如自拍(摄影时人眼离开目镜)的场合，对测光的影响更大。

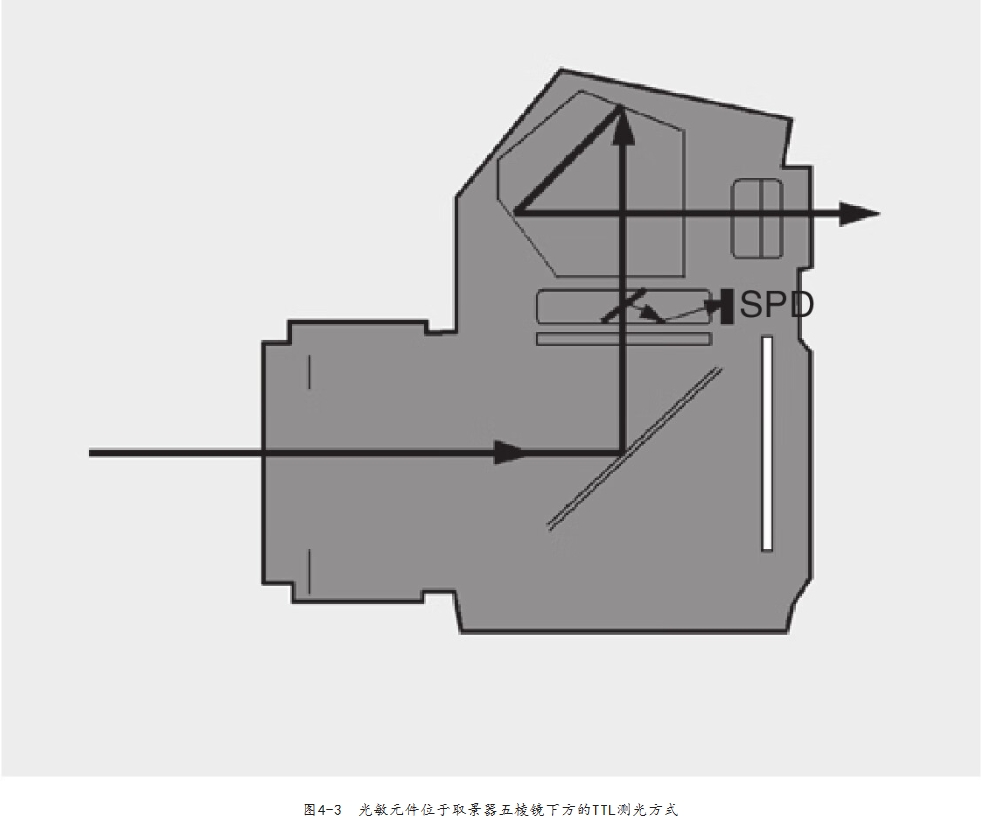

光敏元件位于五棱镜的下方。如图4-3所示，与前一种结构类似，经过反光镜反射的光线在到达五棱镜之前，先经过一个半反射半透射镜，将部分光线反射到位于五棱镜下方的光敏元件上。

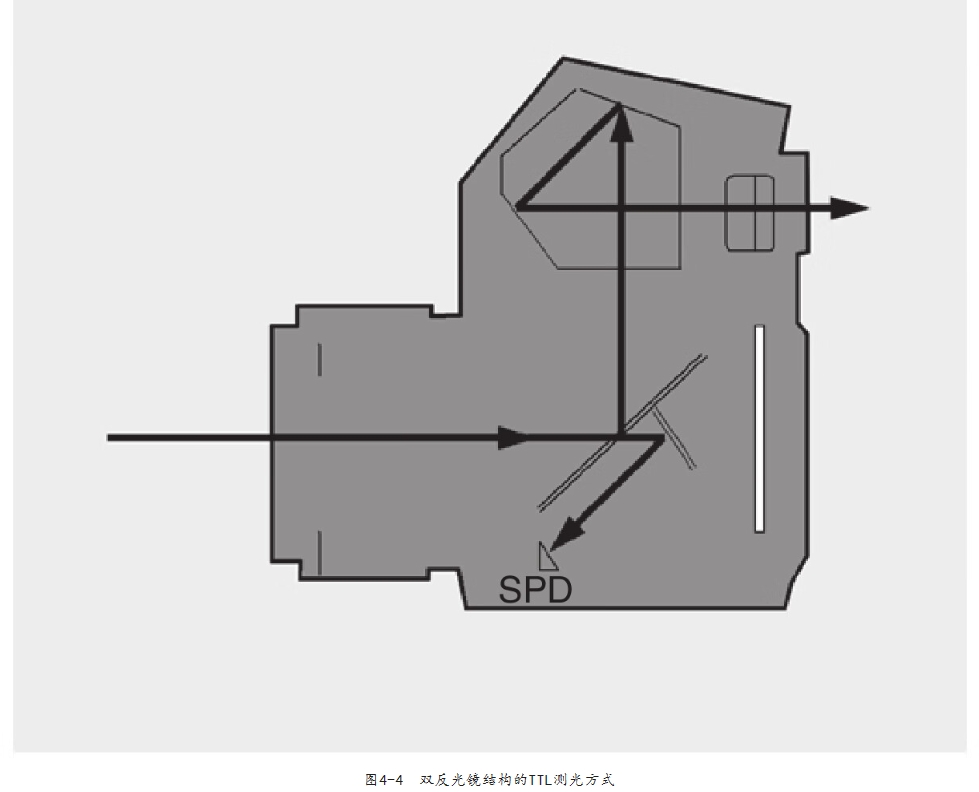

双反光镜结构的TTL测光。如图4-4所示，北京知名摄影培训学院认为在这种结构中，反光镜由主、副两块组成。主反光镜上有上万个"针孔”使8%的光线穿过主反光镜到达位于主反光镜后面的副反光镜上，并由副反光镜再反射到位于照相机底部的快速反应光敏元件上，而大部分光线则由主反光镜反射到取景器中供取景和对焦

TTL-OTF测光

TTL-OTF是TTL测光的一种特例，意思是“通过镜头测量胶片反射光(Through The Lens-Off The Film)”，这种测光方式只与自动曝光照相机配合

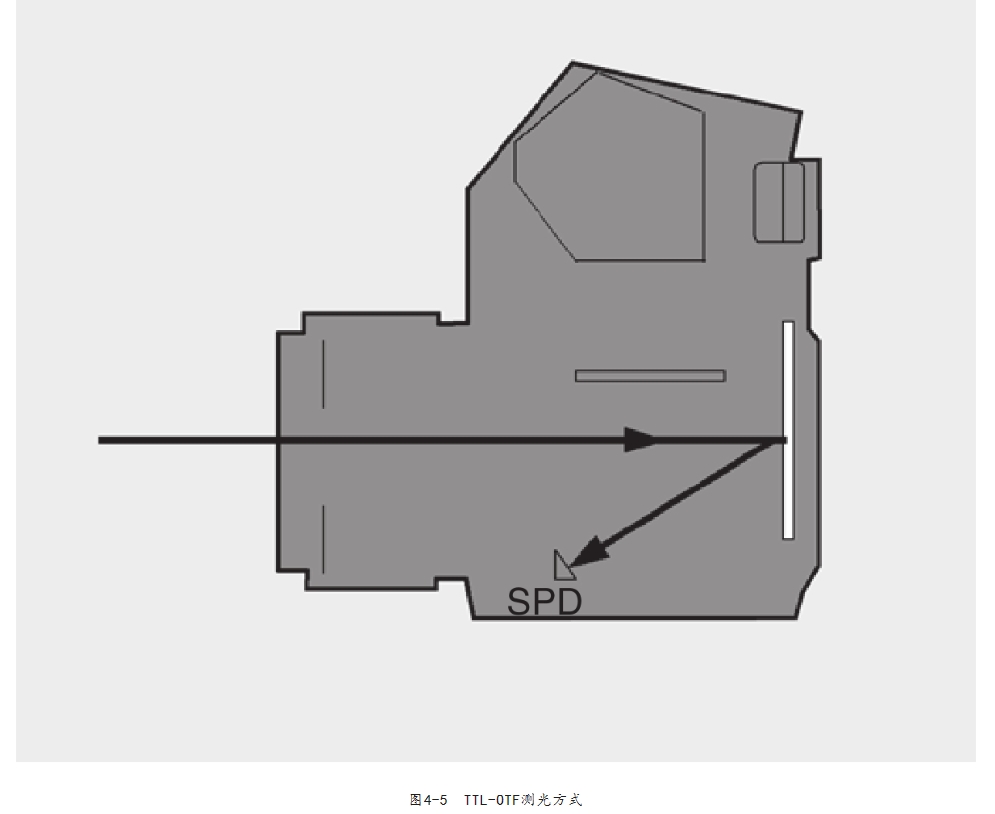

TTL-OTF测光系统的工作方式如图4-5所示:在快门按动之后，照相机的光圈收缩到预定的刻度，同时反光镜抬起，光线照射到胶片上，然后反射到位于照相机,下方的光敏元件上。光敏元件检测照射到胶片上的光线强度，当胶片达到所需的曝光量时，快门便自动关闭。所以，TTL-OTF测光方式也被称作"实时测光”或“收缩光圈测光”，而普通TTL测光被称为“开放测光”或“光圈全开测光”
